1. 系统概述

三坐标移载机器人（Cartesian Robot/Gantry Robot）是一种基于直角坐标系（X-Y-Z）运动的工业机器人，通过三个直线运动轴的组合实现高精度、高重复性的物料搬运、装配和定位作业。长沙拓亚科技的三坐标机器人系统广泛应用于自动化生产线、检测设备、机床上下料等领域。

2. 核心结构与工作原理

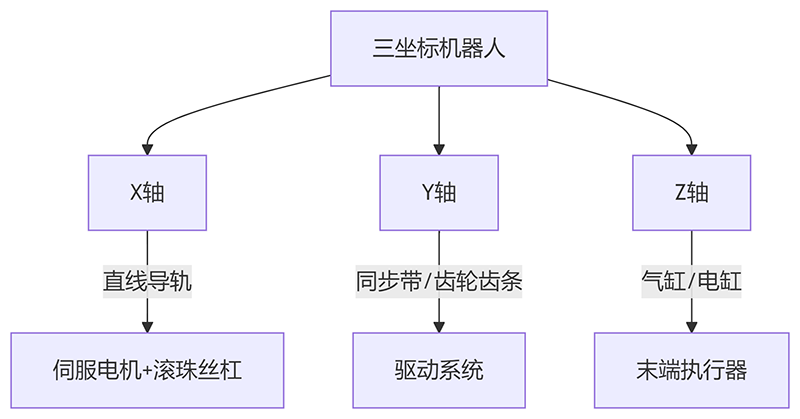

（1）机械结构组成

（2）运动控制原理

• X轴：水平长行程移动（通常为龙门架结构）

• Y轴：垂直于X轴的水平移动

• Z轴：垂直升降运动

• 通过PLC或运动控制器实现三轴联动插补控制

3. 关键技术参数

4. 系统分类与应用

（1）按结构形式分类

（2）典型应用场景

• 物料搬运：生产线工位间转移（如玻璃面板、电池模组）

• 精密装配：手机摄像头模组对位（配合视觉系统）

• 检测测量：三维扫描仪移动平台

• 特种作业：等离子切割、激光打标

5. 核心子系统详解

（1）驱动系统

• 伺服电机+滚珠丝杠（精度高，适合≤5m行程）

• 直线电机（无接触传动，速度>2m/s）

• 齿轮齿条（重载长行程，如10m以上桁架）

（2）导向机构

• 直线导轨：HIWIN/THK品牌，预紧力可调

• 交叉滚柱导轨：承受倾覆力矩（如Z轴）

（3）末端执行器

• 气动夹具：吸盘/机械夹爪（切换时间<0.5s）

• 电动伺服夹持：力控精度±1N（精密装配）

• 快换接口：支持多工具自动切换

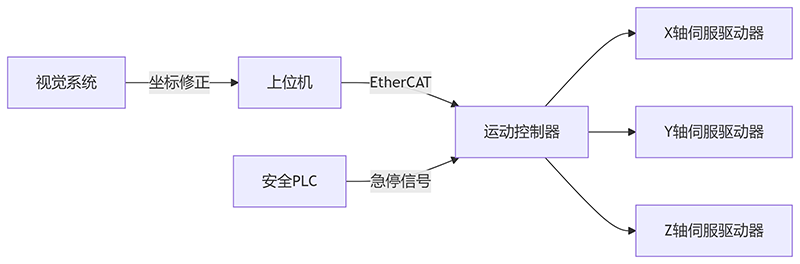

6. 控制系统架构

关键功能：

• 多轴同步控制（电子齿轮/凸轮）

• 碰撞检测（电流监控+机械限位）

• 轨迹优化（S曲线加减速）

7. 选型设计要点

（1）负载计算

总负载 = 工件重量 + 末端执行器重量 + 动态载荷（加速度产生）

（2）精度影响因素

• 导轨直线度（±0.01mm/m）

• 温度变形（钢结构热膨胀系数1.2×10⁻⁵/℃）

• 伺服系统分辨率（20bit编码器）

（3）布局方案对比

8. 长沙拓亚科技解决方案案例

案例1：新能源电池模组生产线

• 需求：将50kg电池包从输送线移载至测试台（节拍15s）

• 方案：

  • 龙门式三坐标机器人（X6m/Y2m/Z1m）

  • 伺服电动夹爪（防爆设计）

  • 集成安全光栅+双回路制动

• 成效：定位精度±0.1mm，故障率<0.5%

案例2：汽车焊装车间

• 挑战：白车身顶盖搬运（跨度12m/负载300kg）

• 创新点：

  • 铝合金轻量化横梁（减重30%）

  • 激光跟踪实时纠偏

9. 维护与优化

（1）日常维护项

• 每月：导轨润滑脂补充（锂基脂）

• 每季度：丝杠反向间隙检测

• 每年：全系统精度复校

（2）性能提升方法

• 加装光栅尺（闭环控制）

• 更换直线电机（消除机械背隙）

• 优化运动轨迹（减少空行程）

10. 技术发展趋势

（1）智能化升级

• 数字孪生：虚拟调试缩短投产周期

• AI预测维护：振动分析提前预警

（2）新型结构

• 碳纤维臂体（减重50%）

• 磁悬浮导轨（零摩擦传动）

（3）行业扩展

• 半导体晶圆搬运（洁净室版本）

• 医疗自动化（手术器械定位）

11. 市场前景

• 全球直角坐标机器人市场2027年将达$12.8亿（CAGR 6.5%）

• 增长热点：

  • 新能源行业（电池/光伏生产线）

  • 3C电子微型化装配

  • 食品医药无菌搬运

（如需具体选型计算或3D布局方案，可提供设备参数进一步设计）
