1. 系统概述

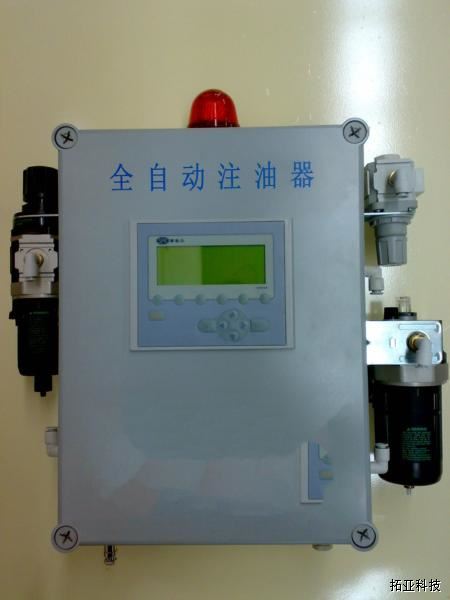

气动注油器（又称 喷雾润滑系统 或 油雾润滑装置）是一种利用压缩空气将润滑油雾化，形成微米级油粒，通过气流均匀喷射到润滑点（如链条、导轨、轴承）的自动化润滑设备。
核心特点：
-
润滑高效：油雾覆盖广，适合开放式运动部件（如输送链板）
-
省油环保：油耗降低30%~50%（相比传统滴油润滑）
-
免停机维护：可在线补充润滑油
-
适应高速：满足链板输送机0.5~5m/s的运行速度
2. 系统组成与工作原理
（1）核心组件
|
部件
|
功能
|
技术参数
|
|
气动泵
|
提供高压空气
|
压力0.3~0.7MPa
|
|
油雾发生器
|
将油液雾化为5~50μm颗粒
|
流量0.1~10L/h
|
|
分配阀
|
控制各润滑点油量
|
调节精度±5%
|
|
喷嘴
|
定向喷射油雾
|
喷射角度30°~90°
|
|
控制器
|
设定润滑周期
|
支持PLC通讯
|

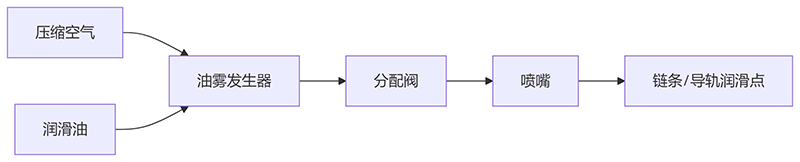

（2）工作流程
（3）雾化原理
通过 文丘里效应：高压空气通过狭窄管道时产生负压，将润滑油吸入并破碎为微小颗粒，形成悬浮油雾。
3. 技术优势
|
对比项
|
喷雾润滑
|
传统油脂润滑
|
|
润滑效果
|
油膜均匀，无死角
|
易形成油膏堆积
|
|
维护频率
|
3~6个月补充油
|
每周手动加脂
|
|
适用环境
|
防尘、防腐蚀
|
易粘附粉尘
|
|
能耗
|
压缩空气驱动（低耗）
|
电动泵或人工
|
典型应用场景：
-
食品包装线（需食品级润滑油）
-
物流分拣输送机（长距离链板润滑）
-
汽车装配线（高速传送带）
4. 选型与安装要点
（1）选型关键参数
-
链条类型：滚子链/平顶链（决定喷嘴角度）
-
输送速度：＞2m/s需高频喷射（每10分钟1次）
-
环境温度：高温环境需耐热油管

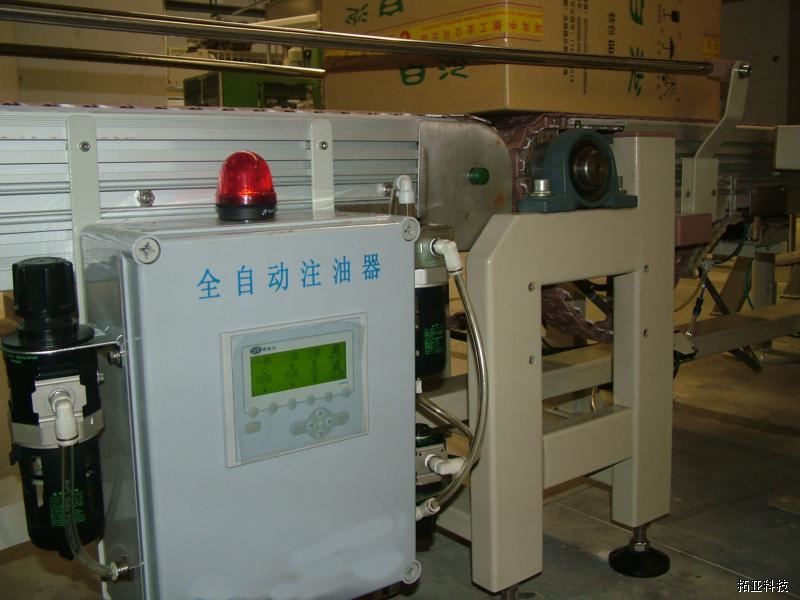

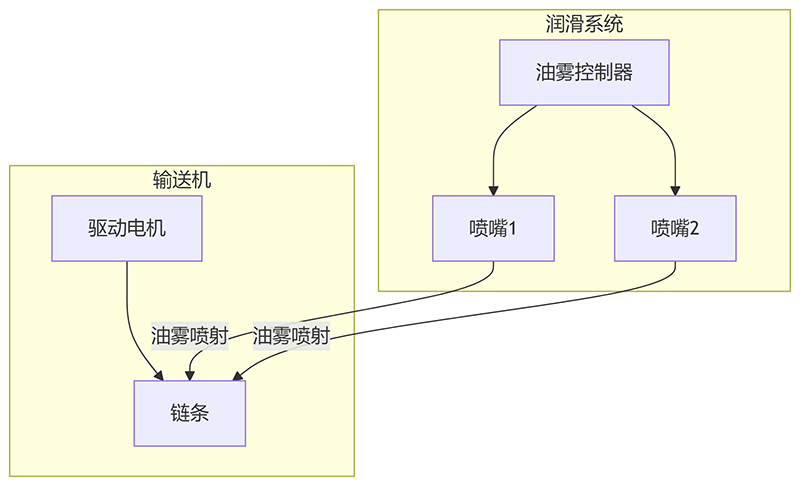

（2）安装示例
（3）注意事项
-
喷嘴距润滑点10~20cm为最佳
-
避免油雾直接喷向光电传感器
-
使用ISO VG68~220粘度润滑油
5. 维护与故障处理
（1）日常维护
-
每周检查空气过滤器
-
每月清洁喷嘴防止堵塞
-
每季度更换油罐过滤器
（2）常见故障
|
故障现象
|
原因
|
解决方案
|
|
不出油雾
|
气路堵塞
|
清洗油雾发生器
|
|
油雾颗粒大
|
气压不足
|
调至0.5MPa以上
|
|
润滑点积油
|
喷射过量
|
调小分配阀开度
|
6. 技术发展趋势
7. 长沙拓亚科技解决方案
案例：某电商分拣中心链板机润滑改造
-
问题：原油脂润滑导致每月停机2次清洗链条
-
方案：
-
安装8组油雾喷嘴（覆盖50米输送线）
-
使用合成酯类润滑油（耐粉尘）
-
设定间歇喷射模式（开2min/停10min）
-
效果：
8. 市场前景
推荐应用领域：
-
冷链物流输送设备（低温防冻润滑）
-
光伏板生产线（耐灰尘环境）
-
锂电池极片输送（防静电设计）
（如需具体型号参数或方案设计，可提供设备图纸进一步优化,可以选择工控机型，plc控制型，可以定制）
